产品信息

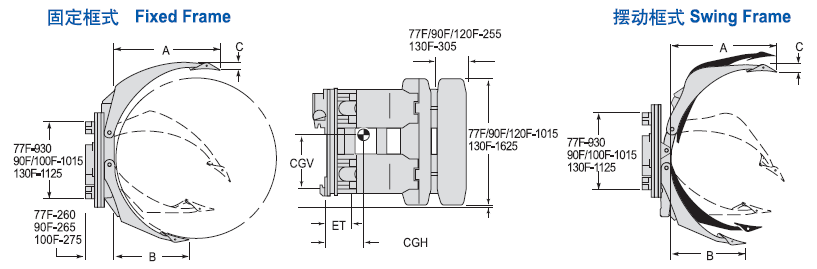

Capacity 承载能力(kg)	Catalog Order NO 型号	Mounting Class 安装等级	Roll Range纸卷直径（mm）	Long Arm Length长臂长A（mm）	Short Arm Length短臂长B（mm）	Long Arm Thickness长臂厚C（mm）	Vertical Center of Gravity垂直重心VCG（mm)	Type类型	Mounting Angle安装角度	Weight 自重(kg)	Effective 失载距ET(mm)	Horizontal Center of Gravity 水平重心CGH(mm)
2500	77F-RCF-B608	ISO 3A	800-2030	-	-	-	-	a	0°	1385	198	390
2500	77F-RCP-B607	ISO 3A	635-2030	-	-	-	-	b	0°	1385	198	390
2700	77F-RCF-04B	ISO 3A	635-1830	1165	810	65	430	a	0°	1280	218	353
2700	77F-RCF-04C	ISO 4A	635-1830	1165	810	65	500	a	0°	1289	218	353
2700	77F-RCP-03B	ISO 3A	360-1830	1165	810	65	430	b	0°	1289	218	353
2700	77F-RCP-03C	ISO 4A	360-1830	1165	810	65	500	b	0°	1298	218	353
2700	77F-RCS-23B	ISO 3A	460-1830	1210	770	80	430	c	0°	1380	221	338
2700	77F-RCS-23C	ISO 4A	460-1830	1210	770	80	500	c	0°	1389	221	333
2700	90F-RCF-C608	ISO 4A	850-2200	-	-	-	-	-	2°	1480	198	380
2700	90F-RCP-C607	ISO 4A	450-2200	-	-	-	-	-	2°	1490	198	380
3300	100F-RCP-05C	ISO 4A	890-2130	1265	945	65	495	b	2°	1625	211	368
3400	90F-RCF-04C	ISO 4A	660-1830	1265	815	85	560	a	2°	1376	198	338
3400	90F-RCP-03C	ISO 4A	360-1830	1105	815	85	560	b	2°	1385	198	338
3500	77F-RCF-02B	ISO 3A	610-1520	1105	670	65	430	a	0°	1180	218	320
3500	77F-RCF-02C	ISO 4A	610-1520	1000	670	65	500	a	0°	1190	218	320
3500	77F-RCP-01B	ISO 3A	250-1520	1000	670	65	430	b	0°	1190	218	320
3500	77F-RCP-01C	ISO 4A	250-1520	1000	670	65	500	b	0°	1199	218	320
3500	77F-RCS-21B	ISO 3A	250-1520	1005	665	80	430	c	0°	1285	221	307
3500	77F-RCS-21C	ISO 4A	250-1520	1005	665	80	500	c	0°	1294	221	307
3860	120F-RCP-05C	ISO 4A	889-2133	1265	945	79	470	-	2°	1830	251	328
3900	100F-RCP-03C	ISO 4A	460-1830	1115	665	65	495	b	2°	1498	211	343
4000	77F-RCF-08B	ISO 3A	560-1300	875	575	65	430	a	0°	1137	218	285
4000	77F-RCF-08C	ISO 4A	560-1300	575	575	65	500	a	0°	1146	218	295
4000	77F-RCP-07B	ISO 3A	250-1300	875	575	65	430	b	0°	1146	218	295
4000	77F-RCP-07C	ISO 4A	250-1300	875	575	65	500	b	0°	1155	218	295
4100	90F-RCF-02C	ISO 4A	530-1520	965	680	85	500	a	2°	1285	198	310
4100	90F-RCP-01C	ISO 4A	250-1520	965	680	85	560	a	2°	1294	198	310
4100	90F-RCS-21C	ISO 4A	250-1520	990	675	85	560	c	2°	1385	201	305
4200	130F-RCP-07C	ISO 4A	890-2130	1145	675	80	650	b	2°	2717	246	427
4500	100F-RCP-01C	ISO 4A	250-1520	960	680	65	495	b	2°	1367	211	315
4500	90F-RCF-08C	ISO 4A	560-1300	565	565	85	560	a	2°	1233	198	284
4500	90F-RCP-07C	ISO 4A	250-1300	900	565	85	560	b	2°	1285	211	292
4540	120F-RCP-03C	ISO 4A	457-1829	1113	818	79	470	-	2	1703	251	302
5000	100F-RCP-07C	ISO 4A	250-1300	570	570	65	495	b	2°	1285	211	292
5000	130F-RCP-05C	ISO 4A	510-1830	1145	840	80	650	b	2°	2499	264	396
5900	130F-RCP-03C	ISO 4A	380-1520	995	705	80	650	b	2°	2284	264	368
6800	130F-RCP-01C	ISO 4A	250-1300	950	605	130	650	b	2°	2175	264	338
8000	120F-RCP-07C	ISO 3A	533-1925	986	592	79	521	-	2°	1489	251	257

注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得。
2、类型中：“a”表示“RCF”即固定框架固定短臂式，要求叉车需增加2组附加油路。“b”表示“RCP”即固定框架可调短臂式，要求叉车需增加2组附加油路。“c”表示“RCS”即摆动框架可调短臂式，要求叉车需增加2组附加油路并加装电磁阀。
3、堆垛高度大于6300mm时，需采用0度安装角。
4、可根据用户的需要提供适应不同纸卷夹持要求的非标准型夹板。
以上所列出的各种型号是卡斯卡特常见的产品类型，可根据特殊工况的要求，提供其他合适的产品型号，具体请联系卡斯卡特销售代表。
