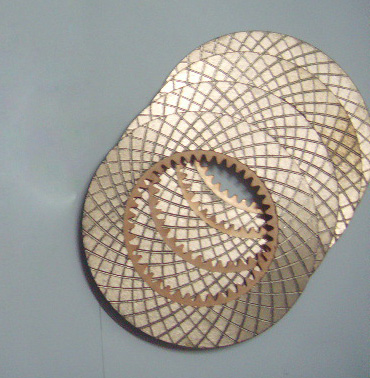

叉车湿式离合片的更换装配与调整方法

别名:叉车离合器片

功能作用:叉车湿式离合片主要是安装在叉车波箱内,作用是传递发动机输出的动力到波箱中去。叉车离合系统配件。

离合器类型:湿式

叉车湿式离合片更换装配与调整方法:

1、在装配前应该将零配件彻底清洗干净(离合器磨擦片不需要清洗)。

2、要按更换拆卸相反的顺序进行装配。

3、润滑各活动部位。

4、应该使分离杆的三个端部所决定的平面与压盘的工作平面相平行,其误差应不大于0.4mm,可由分离杆内端调整螺钉来调整。调整螺钉头表面至飞轮工作面的距离,应该为51正负0.75mm(即压盘内平面距离41.75-43.25mm),调整分离杆后,应该使在压力盘方向的移动位移量不超过1.5mm。调整后锁住螺钉。

5、分离推力轴承与分离杆内部的接触平面是由分离杆内端调整螺钉来调整的,三只螺钉的平面误差应不大于0.4mm。

6、离合踏板自由行程的调整。自由行程是由离合器分离轴承与分离杆之间的间隙和主缸推杆与活塞之间的间隙决定的踏板的标准自由行程为32mm。

7、主缸推杆与活塞之间的间隙为0.5-1.0mm,在踏板上的反映为3-6mm,可通过踏板偏心螺栓移动拉杆位置进行调整,调整后锁紧螺母。

8、分离杆的顶端与分离轴承端面间的间隙为2.5-3.5mm,在踏板的反映为35-45mm,可通过改变工作分泵推杆的长度进行调整。调整后应锁紧螺母。

9、踏板完全踩下时,工作分泵推杆的行程不应小于19mm。当行程过小时,不能使离合器彻底分离。在踏板的自由行程调好后,如果行程小于19mm,则可能是由于添加制动液时操作不当,在液压系统中进入了空气,这样就缩短了工作分泵推杆的行程。放空气时,应该将贮油室内加满制动液后,旋紧,螺塞。通气螺塞就是连接打气筒之用,然后用打气筒对制动液加以微小的压力;为了排除液体中的空气,必须卸下放气阀端部的放气阀盖,并装上一只软管进入放气,软管的一端应该垂直放于有少许夹气泡为止(空气已排出)。然后将气阀放气螺钉旋紧,从放气阀盖处取下软管,套上橡胶盖。再向贮油室注入制动液,使液面高度低于加油口上缘15-20mm为合适。一杯左右时,停止放气,在注满制动液之后,方可继续放气,调整结束后,应该踏上踏板并测量推杆行程,当数值小时离合器系统正常,可继续放气到排出为止。
