叉车底盘的作用是什么 叉车底盘配件有哪些_叉车百科_资讯动态_厦门永新昌机械设备有限公司

资讯动态 比亚迪叉车 2018-12-06

叉车底盘是整台叉车的重要组成部份,它的功能作用是将叉车发动机配件发现的动力传出给驱动车轮和工作机构,使叉车行驶和作业,即通过减速增矩、变速变矩、接合或分离动力,以及改变动力传递方向,确保动力装置适应叉车行驶和作业需要。以实现叉车发动机的动力传递,确保叉车正常行驶。叉车底盘配件可以分为四个系统的叉车配件,即传动系统、行驶系统、转向系统、制动系统,以下我们一起来分析构成叉车底盘的四个系统配件有哪些。

一、首先是底盘的传动系统配件主要有:叉车离合器、变速器、拔叉、变速箱体、变速器壳体、变速杆、滚针轴承、防尘罩、万向传动装置、差速器、驱动桥、后桥壳、差速器壳、差速器行星齿轮、差速器半轴齿轮、半轴、主减速器、主减速器从动齿轮齿圈、主减速器主动小齿轮、加油口盖、驱动桥盖、纸垫、轴承、轴承垫、调整垫片、差速器轴承座、油封、密封垫、放油螺塞等。

叉车传动系统是叉车发动机发出的动力经离合器、变速器、万向传动装置传动驱动桥。在驱动桥处,动力又轻主减速器、差速器和半轴等传给驱动车轮,如以下:1-叉车发动机-2-叉车离合器-3-变速器-4-主动锥齿轮5-从动推动齿轮-6-半轴齿轮-7-半轴-8-驱动轮。

叉车离合器

二、叉车行驶系统配件主要有:叉车车架、车桥(根据车轮的作用不同可分为转向桥、驱动桥、转向桥和支持桥四种)、车轮和悬架等。

叉车行驶系统的主要功能作用是将叉车构成一个整体,支撑叉车的总质量;将传动系统传来的转矩转化为叉车行驶的动力,承受并传递路面作用于车桥上的各种阻力及力矩,减少振动、缓和冲击,保证叉车平顺行驶。叉车车轮分别安装在转向桥与驱动桥上,车桥通过悬架连接车架,车架是整个叉车的整体。叉车的前桥为驱动桥,后桥为转向桥,前轮大后轮小。

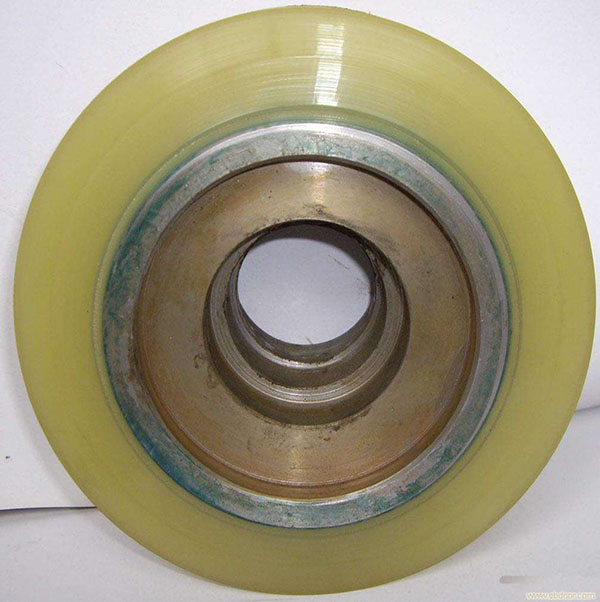

叉车轮子

三、叉车转向系统配件主要有:叉车方向盘、方向机、方向感应器、方向万向节、转向电机总成、方向拉杆、转向器总成、方向/转向蜗杆、方向/转向蜗杆总成、方向/转向推杆、方向球头、后桥总成、后桥衫套、后桥三连板推拉杆,后桥三连板主销、后桥滚针轴承、后桥平面轴承、后桥三连板、后桥转向油缸、后桥转向油管、转向液压齿轮泵、转向电机马达、转向传感器、后桥横置拉杆、后桥转向节、后桥转向主销、后桥转向羊角总成、后桥转向后轮总成等。

叉车转向系统的功能作用是在叉车驾驶员的操纵下,控制叉车的行驶方向。叉车的转向系统通常又可以分为机械式转向、液压助力转向和全液压转向三种。

四、叉车制动系统配件主要有:叉车刹车总泵、制动踏板、推杆、主缸活塞、制动主缸、摩擦片、刹车分泵、刹车油管、刹车轮毂,刹车线、刹车修理包、刹车开关、刹车弹簧、刹车座等。

叉车制动系统的功能作用是制约叉车行驶运动构构,用以消耗叉车行驶积蓄的动能,强制其减速以至完全停止,以防止叉车在下坡时,超过一定的速度并保证叉车在坡道上平稳停放,叉车制动系统行驶工作的可靠性决定着叉车的安全性,它不仅可以保证叉车以较高的平均速度行驶,而还可以提高叉车的作业效率。

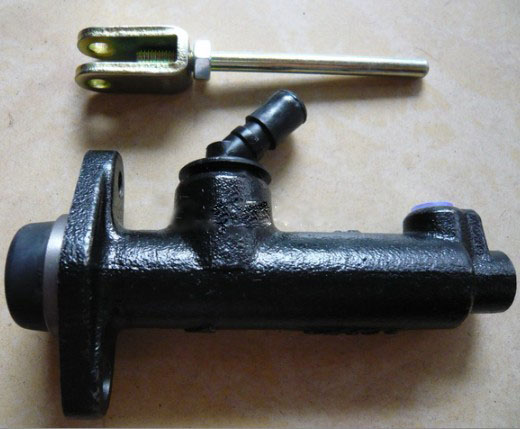

叉车刹车总泵
